为了节约AC电容打孔空间，，，，， ，，你有没动过这个念头？？ ？？？？ ？？
宣布时间：2025-11-20 16:34:37
高速先天生员--姜杰

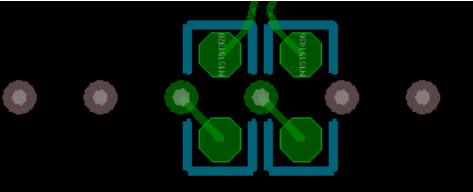

高速先生前不久一篇关于AC电容的文章《明知故问？？ ？？？？ ？？？？ ？？？？ ？？高速AC耦合电容挨得很近，，，，， ，，串扰会不会很大……》，，，，， ，，引起了不少粉丝的讨论，，，，， ，，最近有热心读者发来这样一张图，，，，， ，，询问这种节约空间的打孔方法是否可行？？ ？？？？ ？？
熟悉电源去耦电容设计的朋侪，，，，， ，，一定看出来了这种扇出方法的灵感泉源：关于BGA结构相背面的去耦小电容，，，，， ，，经常接纳这种过孔朝向管脚焊盘内部的方法，，，，， ，，一来电容结构在BGA管脚正下方，，，，， ，，节约了却构空间（事实，，，，， ，，这个位置，，，，， ，，不放去耦电容，，，，， ，，别的器件也不敢乱放）；； ；；；；二来，，，，， ，，电容只管靠近了用电管脚，，，，， ，，电源、地管脚可以就近毗连响应的过孔，，，，， ，，减小了回流路径，，，，， ，，可谓一石二鸟。。。。 。 。
细一琢磨，，，，， ，，又以为那里差池劲，，，，， ，，当设计工具由电源去耦电容，，，，， ，，酿成高速信号的AC电容，，，，， ，，这种要领是否同样适用？？ ？？？？ ？？
感受归感受，，，，， ，，高速先生照旧习习用数听语言，，，，， ，，建个模子仿真摸摸底。。。。 。 。若是要领可行，，，，， ，，虽然皆大欢喜，，，，， ，，若是不可，，，，， ，，也能搞清晰缘故原由。。。。 。 。
这种AC电容扇出方法节约空间的要害，，，，， ，，在于过孔打在电容的管脚焊盘之间，，，，， ，，3D建模如下。。。。 。 。

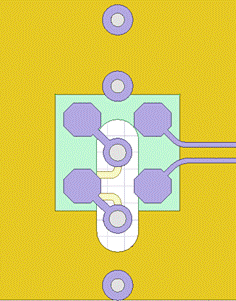

为了各人能看的更清晰，，，，， ，，隐藏电容后的俯视图如下（下文简称via-in）：

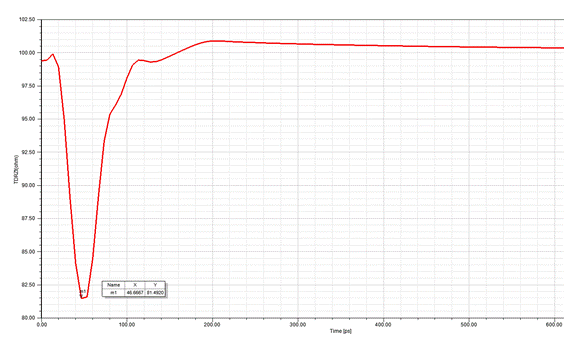

关于速率25Gbps，，，，， ，，差分走线特征阻抗100欧的信号，，，，， ，，该模子仿真效果的阻抗低点仅为81.49欧姆，，，，， ，，显然不太漂亮。。。。 。 。

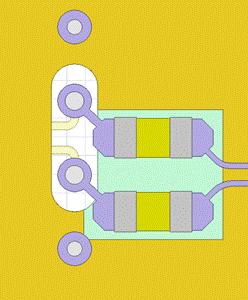

坚持其它条件稳固，，，，， ，，调解扇出过孔的位置：将打在电容管脚焊盘之间的过孔移到电容外部（下文简称via-out）。。。。 。 。

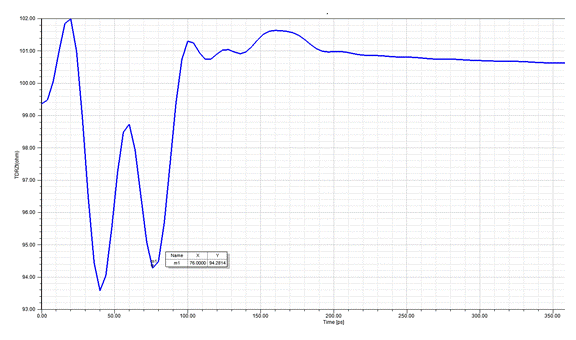

阻抗仿真效果如下，，，，， ，，最低值大幅提升至94欧！
仔细的网友会问了，，，，， ，，为啥过孔打在电容焊盘外部的阻抗曲线会泛起两个低点？？ ？？？？ ？？比照模子就能看出，，，，， ，，图中的两个阻抗低点，，，，， ，，一个对应过孔，，，，， ，，一个对应AC电容，，，，， ，，虽然这两处都有做反焊盘优化，，，，， ，，事实离100欧的目的还差那么一些。。。。 。 。

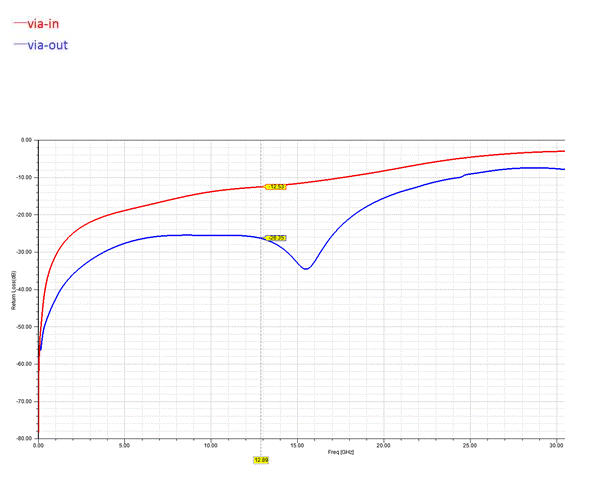

比照via-in和via-out两种方法阻抗一连性的另外一个指标—回波消耗，，，，， ，，可以看出同样的趋势，，，，， ，，via-in的回损显着比via-out的差。。。。 。 。
为什么via-in的阻抗跌的这么厉害呢？？ ？？？？ ？？正常情形下（via-out），，，，， ，，信号从电容的管脚1进入后，，，，， ，，经由电容本体，，，，， ，，从管脚2脱离，，，，， ，，最后进入换层过孔。。。。 。 。
至于via-in的信号流向剖析，，，，， ，，熟悉高速先生文章的朋侪一定会记得，，，，， ，，之前我们先容过从场的角度看问题。。。。 。 。高速先生这里先卖个关子，，，，， ，，咱们答题区见……
