在 PCB 背钻的微观天下里，，，，，，，，每一次钻头的升降都像是在毫米见方的 “画布” 上绣花 ——让钻尖精准瞄准微米级的靶心，，，，，，，，确保 XY 偏向的精度，，，，，，，，又要在多层板的 “肌理” 中深浅有度，，，，，，，，既不可多钻一丝损伤有用铜层，，，，，，，，也不可少钻一毫留下信号隐患，，，，，，，，这么严苛的要求，，，，，，，，生产是怎么做的呢？？？？？？？今天带各人走进今年会官网工厂，，，，，，，，一起揭秘。。。。。。。

高速先天生员--王辉东

上期文章SI大神黄刚写一篇在于背钻STUB的文章《仿真效果天下无敌，，，，，，，，板厂加工让你一败涂地》，，，，，，，，十分火爆，，，，，，，，讲了今年会官网PCB新工厂做出来的背钻stub的效果特殊好(2MIL左右)，，，，，，，，一次就过了测试。。。。。。。

那么事实这么短的STUB工厂是怎么加工出来的的呢，，，，，，，，我们今天就深入钻孔车间，，，，，，，，从最基本的的原理和操作，，，，，，，，来为各人揭谜。。。。。。。

背钻的作用是什么

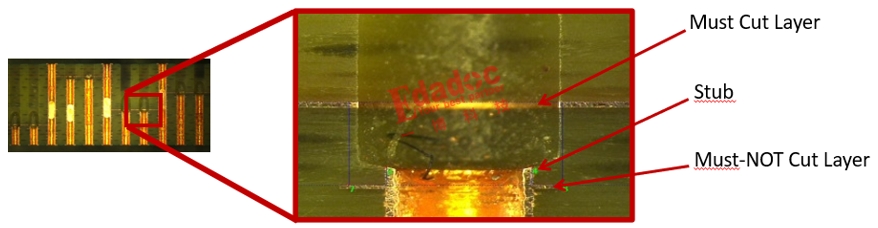

背钻的焦点作用：解决 Stub 对信号的负面影响

从上图中我们可以看出，，，，，，，，Stub 看似是 “无用的铜柱”，，，，，，，，但在高速信号传输场景中，，，，，，，，会成为严重的信号滋扰源，，，，，，，，详细影响如下：

1. 导致信号反射与消耗

高速信号（如 10Gbps 以上的以太网、DDR 信号）在传输时，，，，，，，，Stub 相当于一段 “终端未匹配的传输线”。。。。。。。当信号抵达 Stub 的最后时，，，，，，，，会因阻抗不一连（Stub 的特征阻抗与主传输线纷歧致）爆发信号反射，，，，，，，，导致信号波形失真（如过冲、振荡）。。。。。。。
反射信号与原始信号叠加后，，，，，，，，会降低信号的信噪比（SNR），，，，，，，，可能引发数据传输过失（如误码率上升）。。。。。。。

2. 增添信号延迟与串扰

Stub 自己具有寄生电感和电容，，，，，，，，会改变信号的传输延迟（Time Delay），，，，，，，，尤其在高频场景下，，，，，，，，延迟可能凌驾时序要求（如高速芯片的 Setup/Hold 时间窗口）。。。。。。。
相邻 Stub 之间会通过电磁耦合爆发串扰（Crosstalk），，，，，，，，即一个信号的能量滋扰到相邻信号，，，，，，，，进一步恶化信号质量。。。。。。。

3. 影响 PCB 的散热与可靠性

多余的 Stub 会增添 PCB 的铜层面积，，，，，，，，在高密度板中可能导致局部散热不畅（尤其大功率器件周围）。。。。。。。
若 Stub 恒久处于高频信号情形中，，，，，，，，可能因焦耳热积累导致铜层疲劳，，，，，，，，降低 PCB 的恒久可靠性。。。。。。。

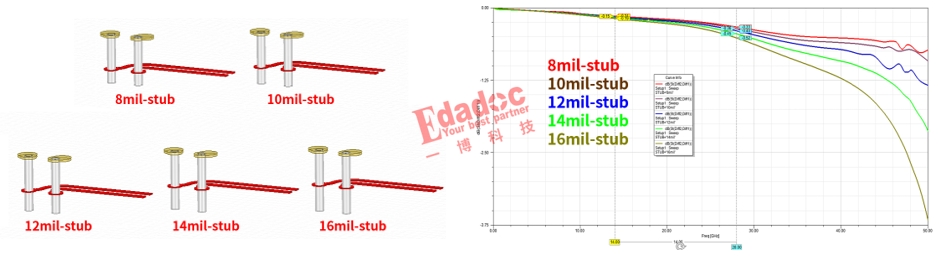

为剖析背钻stub所带来信号的影响，，，，，，，，我们的黄先生做了下面的仿真剖析，，，，，，，，接纳保存stub长度划分为，，，，，，，，8、10、12、14、16mil, 举行研究。。。。。。。

剖析结论：

1.短孔和长孔较量可知，，，，，，，，长孔增添了电感效应，，，，，，，，增添了信号的衰减，，，，，，，，因此PCB接纳薄的介质好些。。。。。。。

剖析结论：

2. 有无stub较量可知，，，，，，，，stub增添了电容效应，，，，，，，，增添了信号的衰减，，，，，，，，因此只管在顶层走线换层，，，，，，，，若是中心层换层去掉stub最好。。。。。。。

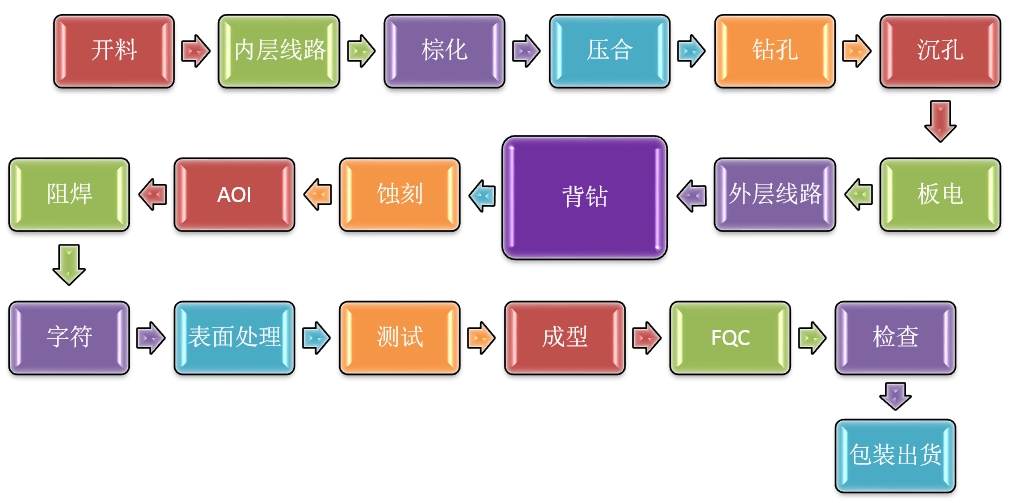

背钻的加工流程

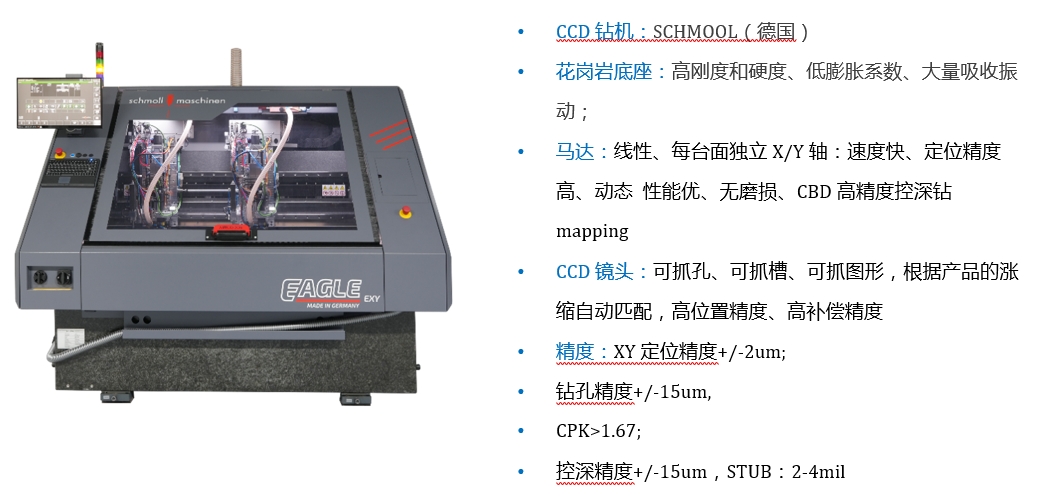

那么PCB背钻是用通俗钻机加工的呢，，，，，，，，照旧有其它的神器，，，，，，，，我们这一期来讲一讲，，，，，，，，背钻的加工神器，，，，，，，，CCD钻机。。。。。。。

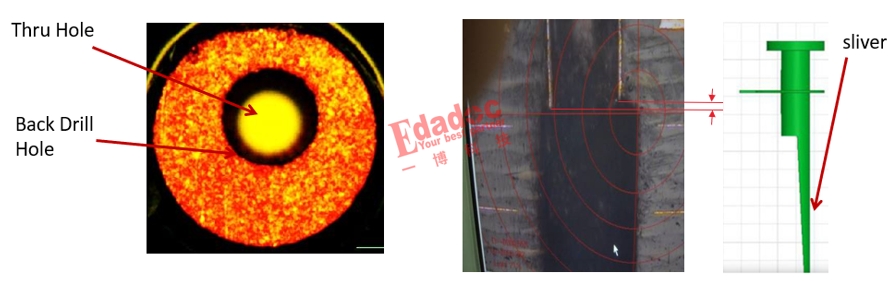

有许多工厂照旧用通俗钻机去加工背钻，，，，，，，，效果XY偏向有很大的偏移，，，，，，，，如下图所示;

孔偏导致孔铜钻一半，，，，，，，，看似工厂做了许多工具，，，，，，，，又感受什么也没有做，，，，，，，，信号质量就更不必说了。。。。。。。

PCB CCD 钻机的焦点原理- “视觉定位指导机械运动”

CCD 钻机是印制电路板（PCB）制造中用于高精度钻孔的要害装备，，，，，，，，其焦点优势在于通过CCD 视觉定位手艺实现钻孔位置的精准控制，，，，，，，，知足现代 PCB 对细小孔径、高密度孔位的精度要求（通常定位精度可达 ±5μm 以内）。。。。。。。通过 CCD 视觉系统实时识别 PCB 的位置误差，，，，，，，，再由控制系统驱念头械结构动态赔偿，，，，，，，，最终实现微米级精度的钻孔。。。。。。。这一手艺解决了古板机械定位（依赖工装夹具，，，，，，，，易受 PCB 变形、上料误差影响）的精度瓶颈，，，，，，，，是现代高密度 PCB制造的必备装备。。。。。。。

系统	焦点部件	功效
机械结构	事情台（X/Y 轴）、主轴（Z 轴）、机架	承载 PCB 并实现三维运动；；；；；；驱动钻头旋转钻孔
CCD 视觉系统	CCD 相机、光学镜头、光源、图像处置惩罚器	识别 PCB 上的基准点（Mark 点），，，，，，，，盘算位置误差
控制系统	运动控制器、PLC、工业电脑	吸收视觉系统数据，，，，，，，，实时调解机械运动轨迹
驱动系统	伺服电机（X/Y/Z 轴）、滚珠丝杠	将控制信号转化为高精度机械运动（速率 / 位置）

二、事情原理（焦点流程）

PCB CCD 钻机的事情历程可归纳综合为 “上料→视觉定位→误差赔偿→钻孔→下料” 的闭环流程，，，，，，，，其中CCD 视觉定位与实时赔偿是区别于古板机械定位钻机的焦点。。。。。。。

1. PCB 上料与牢靠

待加工 PCB送至事情台，，，，，，，，通过真空吸附或机械夹具牢靠，，，，，，，，阻止钻孔时因振动导致的位移。。。。。。。
事情台通常为大理石材质（低膨胀系数），，，，，，，，包管运动时的稳固性（镌汰温度 / 振动对精度的影响）。。。。。。。

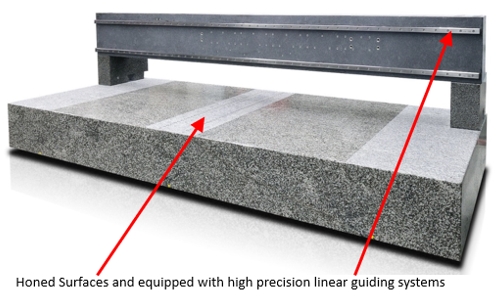

CCD钻机使用用大理石底座，，，，，，，，有如下几点优点：

1. 9 吨质量实现减震

2. 花岗岩热膨胀系数为 6μm/m°C，，，，，，，，通过大理石低热膨胀系数实现温度稳固性。。。。。。。

3. 无需特殊的地面基础
机床置于特殊设计的减震元件上。。。。。。。

剖析结论：

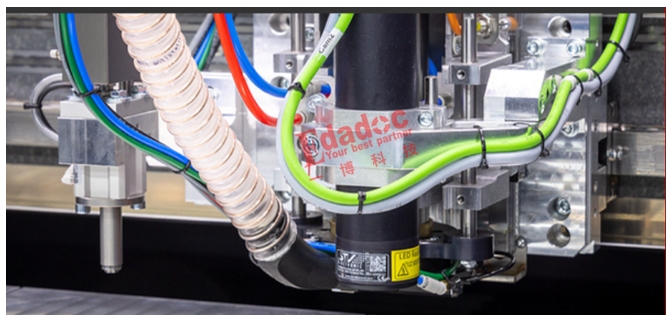

图像收罗：CCD 相机（通常为工业面阵相机，，，，，，，，区分率 1200 万像素以上）通过光学镜头（焦距凭证 Mark 点巨细匹配）对 PCB 外貌照相，，，，，，，，同时配合同轴光源（阻止反光滋扰）照亮 Mark 点，，，，，，，，确保图像清晰。。。。。。。
图像处置惩罚与误差盘算：图像处置惩罚器对收罗的图像举行预处置惩罚（灰度化、降噪、边沿检测），，，，，，，，提取 Mark 点的现实坐标（像素位置）；；；；；；再团结 PCB 设计文件中的理论坐标（CAD 数据），，，，，，，，盘算出现实位置与理论位置的误差值（ΔX、ΔY、Δθ，，，，，，，，θ 为旋转误差）。。。。。。。

3. 实时误差赔偿

控制系统吸收视觉系统输出的误差值（ΔX、ΔY、Δθ），，，，，，，，通过运动学模子换算为事情台（X/Y 轴）的调解量。。。。。。。
驱动系统（伺服电机 + 滚珠丝杠）实时驱动事情台运动，，，，，，，，赔偿误差（例如：若 Mark 点现实偏右 0.01mm，，，，，，，，事情台则向左移动 0.01mm），，，，，，，，确保钻孔位置与设计坐标一致。。。。。。。

4. 高精度钻孔

定位赔偿完成后，，，，，，，，主轴（Z 轴）发动钻头（高速钢、硬质合金或金刚石材质）高速旋转（转速通常 10,000-150,000rpm），，，，，，，，凭证设定的钻孔参数（孔径、深度）向下进给，，，，，，，，完成单个孔的加工。。。。。。。
单孔加工后，，，，，，，，事情台凭证下一个孔的坐标自动移动，，，，，，，，重复 “视觉二次定位（若板内孔位麋集，，，，，，，，需多次补正）→赔偿→钻孔” 流程，，，，，，，，直至完成所有孔位加工。。。。。。。

5. 下料与检测

钻孔完成后，，，，，，，，事情台将 PCB 送至下料区，，，，，，，，同时装备可联动 AOI（自动光学检测）系统，，，，，，，，对孔位精度、孔径尺寸举行抽检，，，，，，，，确保切合工艺要求。。。。。。。

焦点手艺：CCD 视觉定位的要害逻辑

CCD 视觉系统是实现高精度的焦点，，，，，，，，其定位逻辑可拆解为 3 步：

图像特征提取

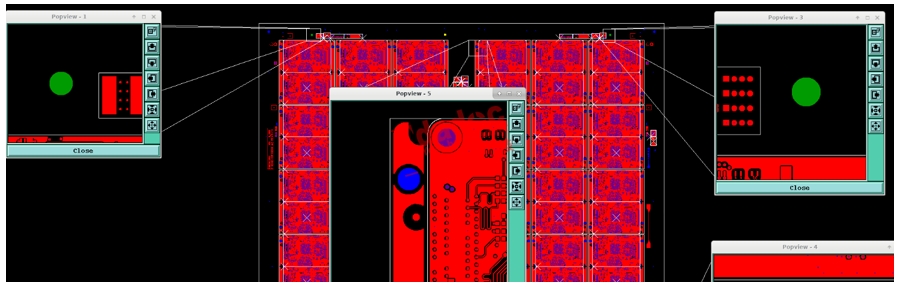

Mark 点设计为高比照度图案（如铜层与基材的颜色差别），，，，，，，，图像处置惩罚器通过 “边沿轮廓提取” 算法（如 Canny 算子）识别 Mark 点的几何中心（像素级精度），，，，，，，，转化为物理坐标（通过 “像素 - 毫米” 标定系数换算）。。。。。。。
多 Mark 点团结校准

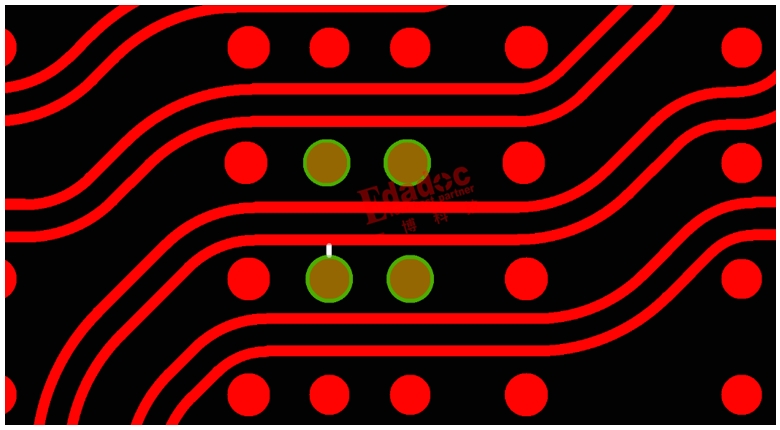

单块 PCB 通常设置 2-4 个 Mark 点（漫衍在板的差别位置），，，，，，，，通过多个点的误差盘算，，，，，，，，可同时赔偿平移误差（ΔX、ΔY）、旋转误差（Δθ）和缩放误差（因 PCB 热胀冷缩导致的比例误差），，，，，，，，进一步提升定位精度。。。。。。。
动态定位与运动同步
为阻止事情台运动导致的 “照相位置与现实钻孔位置误差”，，，，，，，，系统接纳 “飞拍手艺”：CCD 相机在事情台高速移动时同步照相（曝光时间≤1ms），，，，，，，，通过图像匹配算法消除运动模糊，，，，，，，，确保定位与运动的实时性（响应延迟≤10ms）。。。。。。。
