当DeepSeek被问到：怎样优化112Gbps信号过孔阻抗？ ？？？？ ？？？
宣布时间：2025-02-10 16:52:12
高速先天生员--姜杰

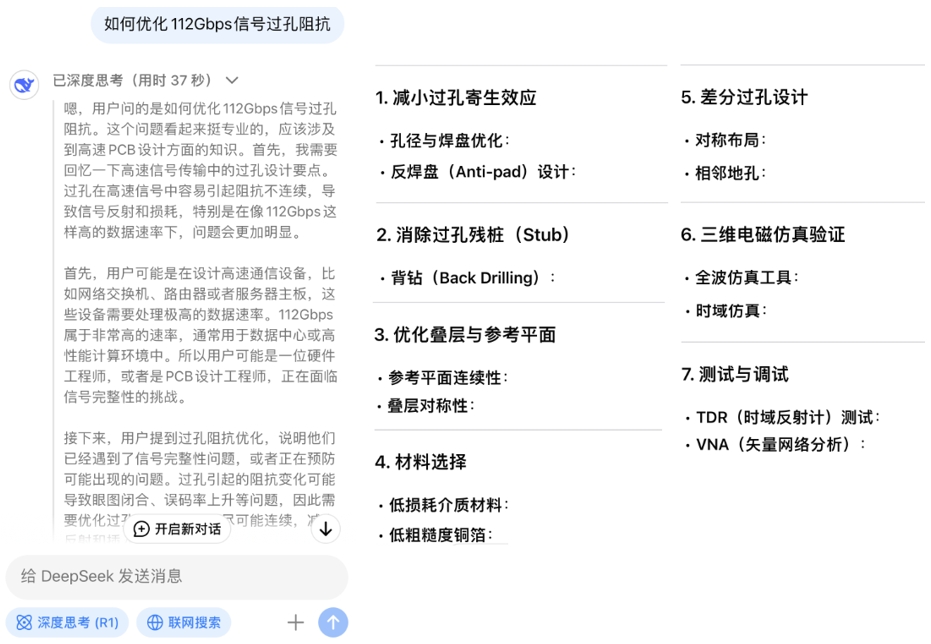

当高速先生问DeepSeek怎样优化112Gbps信号过孔阻抗时，，，，，，，，获得的谜底提要是这样的：
不得不说，，，，，，，，DeepSeek思量照旧较量周全的，，，，，，，，从设计到板材，，，，，，，，从仿真到测试，，，，，，，，面面俱到。。。。。
不过，，，，，，，，DeepSeek的谜底只是一个参考，，，，，，，，针对这个详细问题的回覆，，，，，，，，部分参数尚有待商讨（鉴于此，，，，，，，，上图仅给出了谜底要点，，，，，，，，并未列出所有内容）。。。。�；；；； ；；；；蛐恚�，，，，，，正如网络上对目今AI工具的评价：“AI工具不是邪术棒，，，，，，，，只是使用者能力的放大器”。。。。。
言归正传，，，，，，，，本文就以Layout攻城狮最体贴的过孔反焊盘优化为切入点，，，，，，，，睁开说说。。。。。
有同砚会问，，，，，，，，为啥专讲过孔反焊盘？ ？？？？ ？？？
由于越来越多最先接触112Gbps信号设计的Layout攻城狮生气的发明：统一个BGA（或者毗连器），，，，，，，，过孔的反焊盘优化计划可能会随走线层面的改变而转变，，，，，，，，走线层面越多，，，，，，，，对应的优化计划种类也越多，，，，，，，，以前的信号反焊盘哪来这么多名堂？ ？？？？ ？？？！
SI攻城狮也很急躁：要是能一种计划所有搞定，，，，，，，，谁愿意建那么多仿真模子？ ？？？？ ？？？！
着实，，，，，，，，要把这事说清晰，，，，，，，，照旧得聊过孔阻抗。。。。。
高速先生前不久写过一篇文章《不是！让高速先生给个过孔优化计划就那么难吗？ ？？？？ ？？？》，，，，，，，，先容了差分信号过孔阻抗的影响因素。。。。。本案例为了简化问题，，，，，，，，镌汰了变量，，，，，，，，选择统一BGA的差分信号过孔作为研究工具，，，，，，，，包管了板材、层叠、过孔尺寸、差分过孔及相邻地过孔的漫衍条件相同，，，，，，，，差别走线层面改变的只是过孔长度。。。。。同时，，，，，，，，选择长、短两种过孔作为仿真工具，，，，，，，，差分信号走线特征阻抗控制93欧姆。。。。。
一方面，，，，，，，，相同过孔关于差别速率的信号所体现的阻抗是纷歧样的。。。。。速率差别越大，，，，，，，，阻抗波动就越显着。。。。。

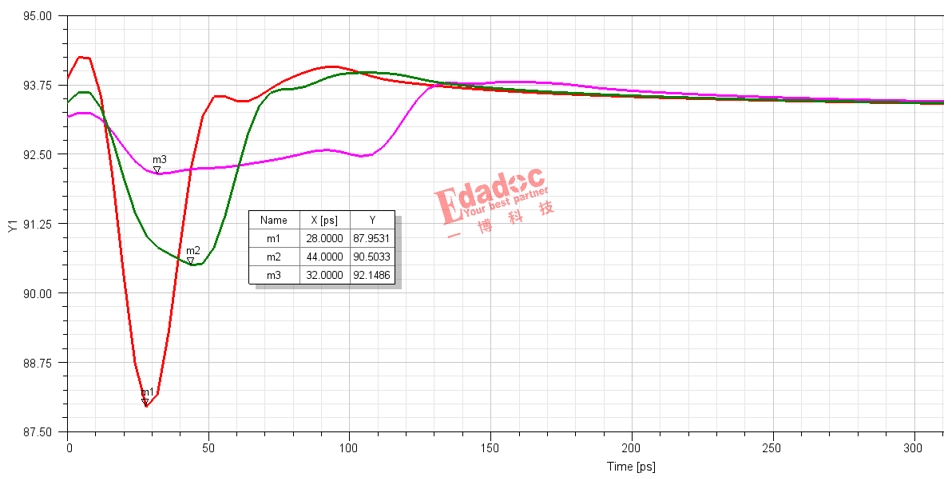

好比，，，，，，，，关于本案例中相同的短过孔，，，，，，，，112Gbps信号的过孔阻抗仅87.9欧姆，，，，，，，，56Gbps信号的过孔阻抗90.5欧姆，，，，，，，，10Gbps信号阻抗可以抵达92.1欧姆。。。。。
乍一看似乎很神奇，，，，，，，，细一想也没那么玄：要害就在于过孔自己保存寄生电容和寄生电感，，，，，，，，容抗和感抗都随频率转变，，，，，，，，因此过孔的阻抗一ㄇ一个频变量，，，，，，，，关于差别基频的信号体现出差别的阻抗也就缺乏为奇了。。。。。
另一方面，，，，，，，，差别走线层面的过孔关于统一信号速率的阻抗一ㄇ纷歧样的，，，，，，，，只不过信号速率没那么高的时间，，，，，，，，阻抗差别相对较小�。。。。�，，，，，，以是可以接纳统一种反焊盘优化计划，，，，，，，，这也是Layout攻城狮熟悉的处置惩罚方法。。。。。

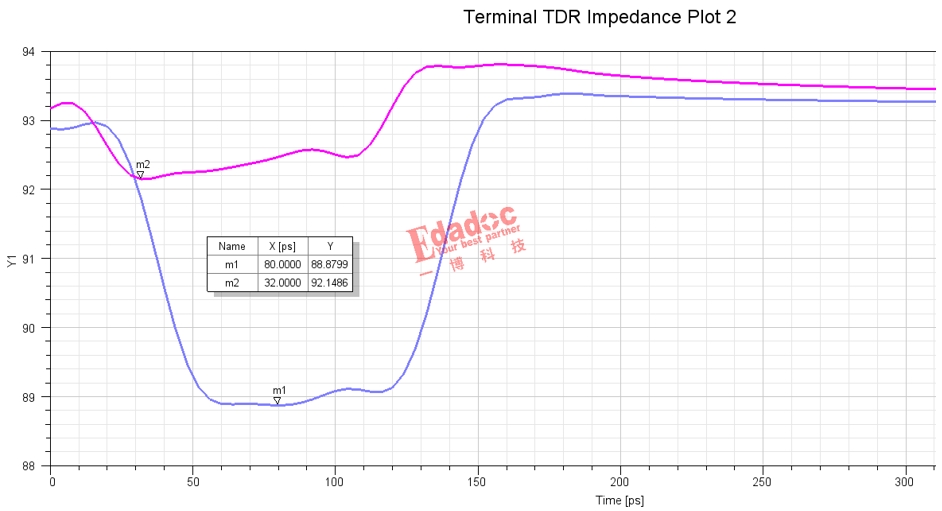

本案例中长、短两种过孔接纳统一种反焊盘计划时，，，，，，，，关于10Gbps信号，，，，，，，，短过孔阻抗92.1欧姆，，，，，，，，长过孔阻抗88.8欧姆，，，，，，，，阻抗差别只有3.3欧姆：

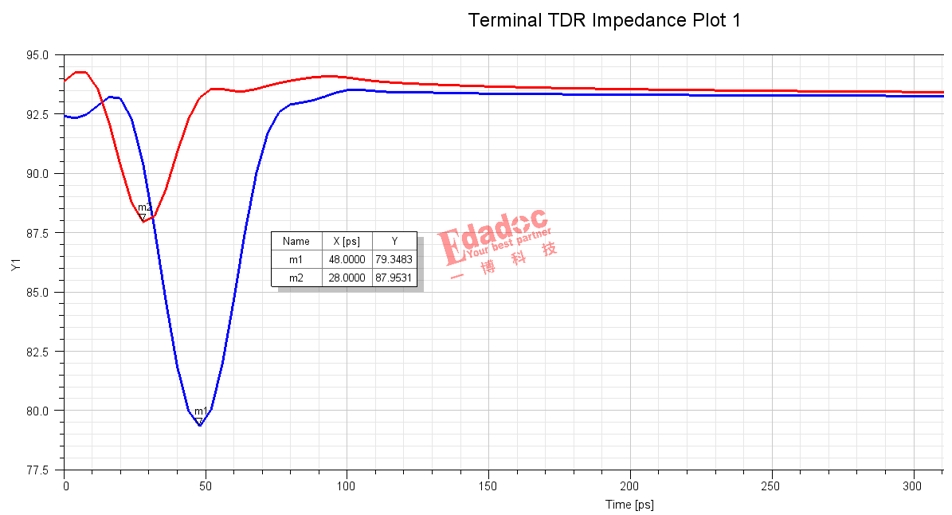

同样的情形，，，，，，，，关于112Gbps信号，，，，，，，，短过孔阻抗87.9欧姆，，，，，，，，长过孔阻抗79.3欧姆，，，，，，，，阻抗差别增添至8.6欧姆。。。。。一种反焊盘优化计划显然无法同时知足需求。。。。。
因此，，，，，，，，关于112Gbps信号，，，，，，，，有时真不是SI攻城狮名堂多，，，，，，，，差别长度的过孔确实需要举行针对性的反焊盘优化，，，，，，，，计划或许率会随走线层面的改变而转变。。。。。
需要说明的是，，，，，，，，本案例中的长、短过孔都是容性占主导职位，，，，，，，，阻抗偏低。。。。。关于一些板厚较大的单板，，，，，，，，即便信号速率不是特殊高，，，，，，，，由于过孔长度差别悬殊，，，，，，，，短孔呈容性，，，，，，，，阻抗偏低，，，，，，，，长孔呈感性，，，，，，，，阻抗偏高，，，，，，，，相同反焊盘的长孔和短孔，，，，，，，，阻抗差别也会大到难以接受。。。。。高速先生在另外一篇文章里分享过感性长孔的阻抗特点《钻刀无忌，，，，，，，，过孔莫愁》，，，，，，，，在谁人案例里，，，，，，，，信号速率只有25Gbps，，，，，，，，以是说，，，，，，，，112Gbps也不是信号速率崎岖的绝对分界线。。。。。
随着信号速率和单板重漂后越来越高，，，，，，，，想要一举多得用一种计划应对多种情形的可能性越来越小�。。。。�，，，，，，幸运的是，，，，，，，，万变不离其宗，，，，，，，，优化的思绪不会变。。。。。反焊盘计划能否兼容最好通过仿真验证，，，，，，，，若是非要高速先生给出谜底，，，，，，，，那只能是：It depends！
