PCB板上焊盘差未几的毗连器 ，，，，，，，阻抗能有多大差别?
宣布时间：2024-12-02 15:14:07
高速先天生员--姜杰
高速先生经常被Layout攻城狮问到这样的问题：“PCB上PIN尺寸看起来差未几的毗连器 ，，，，，，，为啥SI攻城狮给出的阻抗优化方法纷歧样？？ ？？？？？是不是他们在故弄玄虚？？ ？？？？？”
凭证高速先生的履向来看 ，，，，，，，或许率是他们看到了你们看不到的工具……
需要对阻抗举行优化的毗连器 ，，，，，，，信号速率一样平常都不会低 。。。。。好比 ，，，，，，，高速先生最近遇到的一个较量典范的案例：统一PCB上的两种毗连器 ，，，，，，，一个最高支持16Gbps信号 ，，，，，，，一个可以支持到25Gbps的信号 ，，，，，，，下文为了利便起见 ，，，，，，，划分简称为16G毗连器和25G毗连器 。。。。。

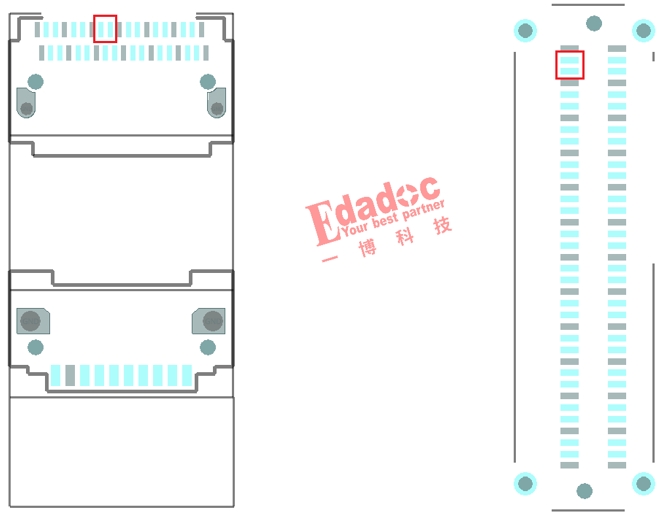

若是只看PCB上面的器件封装（红色方框是其中的一对高速管脚） ，，，，，，，想必各人都没步伐区分哪个毗连器支持的速率更高 。。。。。
最先我们的研究 ，，，，，，，两种毗连器结构面均在TOP层 ，，，，，，，差分信号特征阻抗要求100欧姆 。。。。。直接看看二者在统一PCB上的阻抗体现怎样 。。。。。

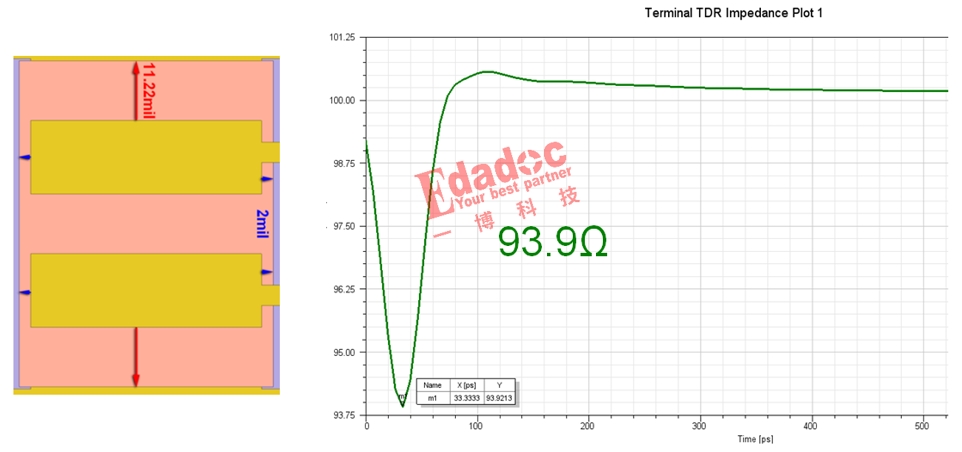

首先进场的是25G毗连器 ，，，，，，，反焊盘挖空第2层和第3层 ，，，，，，，参考第4层GND平面 ，，，，，，，此时的差分担脚阻抗可以做到93.9欧姆 。。。。。

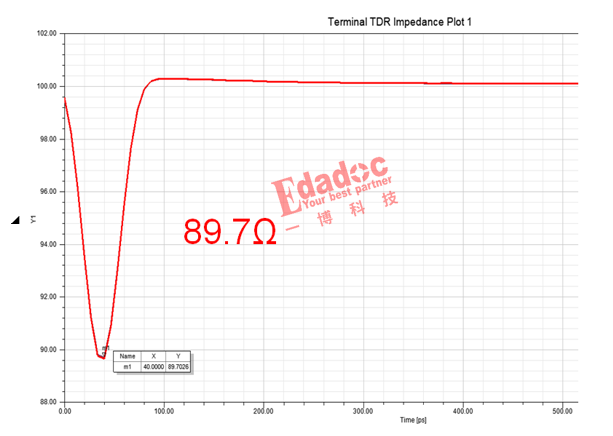

同样的反焊盘计划 ，，，，，，，用在16G毗连器上 ，，，，，，，阻抗就只有89.7欧姆了 。。。。。与25G毗连器有4.2欧姆的差别 ，，，，，，，做过高速设计的同砚应该都清晰这意味着什么 。。。。。

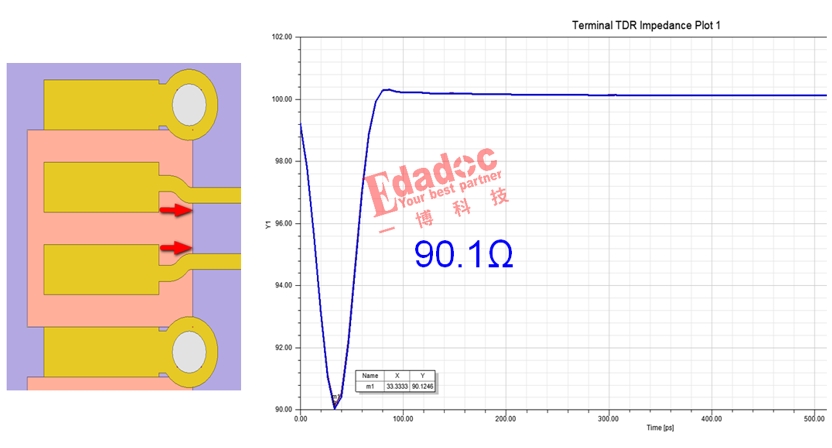

为了抢救一下16G毗连器的阻抗 ，，，，，，，先把高速信号PIN的反焊盘尺寸扩大：反焊盘加宽5mil ，，，，，，，其他稳固的情形下 ，，，，，，，阻抗由89.7欧姆增添到90.1欧姆 ，，，，，，，不可说没有 ，，，，，，，聊胜于无 。。。。。

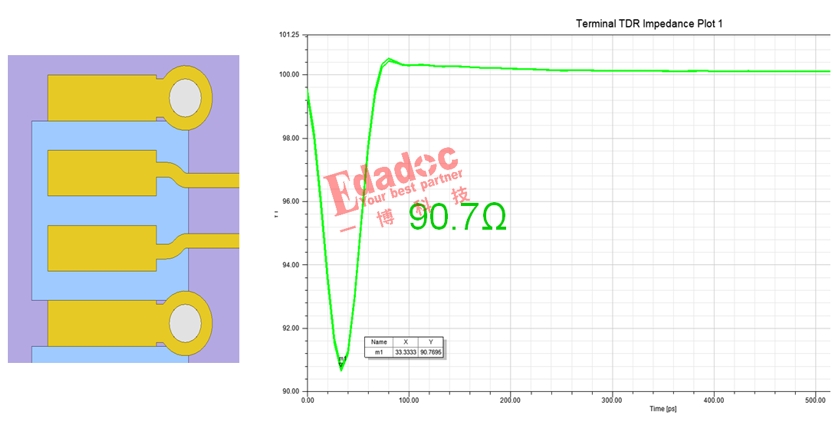

别急 ，，，，，，，尚有一招 ，，，，，，，增添PIN到参考平面的间距 。。。。。详细到本案例 ，，，，，，，就是在反焊盘加宽5mil的基础上 ，，，，，，，继续挖空第4层和第5层 ，，，，，，，参考第6层GND平面！不得不说 ，，，，，，，为了优化阻抗一ㄇ拼了 ，，，，，，，完全掉臂走线层面的一通猛挖 。。。。。
看到效果 ，，，，，，，各人悬着的心 ，，，，，，，终于死了——只有0.6欧姆的阻抗提升 。。。。。

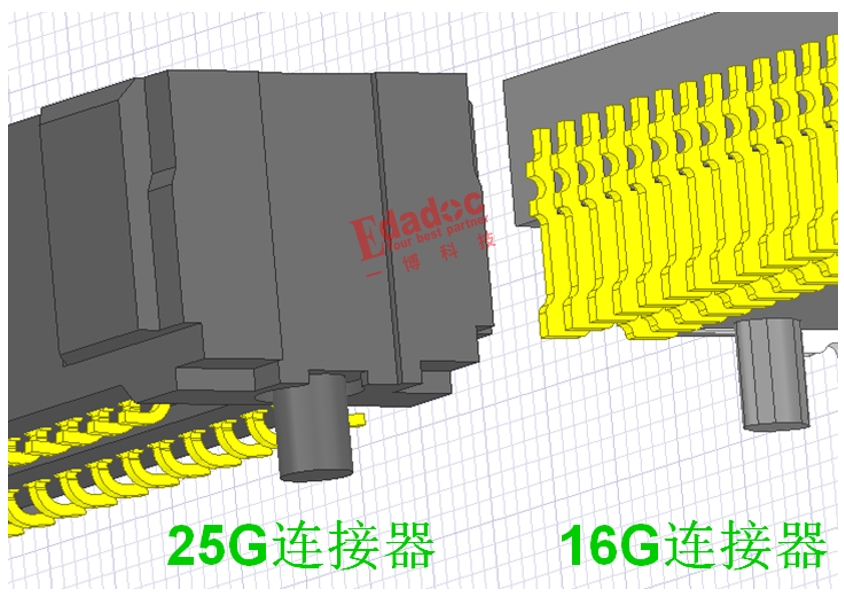

究竟什么缘故原由导致16G毗连器的阻抗难以提升？？ ？？？？？是时间请出两个毗连器的本尊了 。。。。。
不知各人看出什么没有？？ ？？？？？没错 ，，，，，，，毗连器3D模子的管脚差别比在PCB上看平面图可大多了 ，，，，，，，相比25G毗连器的“三寸金莲” ，，，，，，，16G毗连器简直就是不折不扣的“大脚怪” 。。。。。想想线宽和铜厚对阻抗的影响 ，，，，，，，各人应该都能猜到粗细管脚的阻抗差别 。。。。。

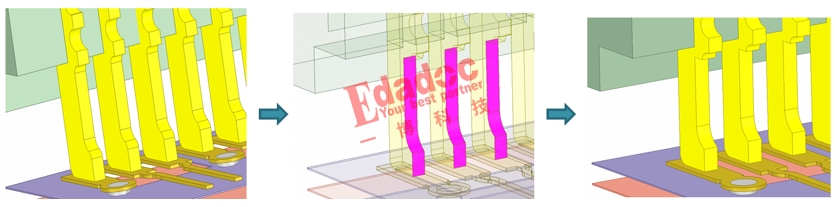

虽然 ，，，，，，，高速先生是喜欢用数听语言的 ，，，，，，，既然嫌疑是16G毗连器的大脚拖了阻抗的后腿 ，，，，，，，那就直接把管脚变细：沿着红色侧面 ，，，，，，，把管脚内缩5mil 。。。。。

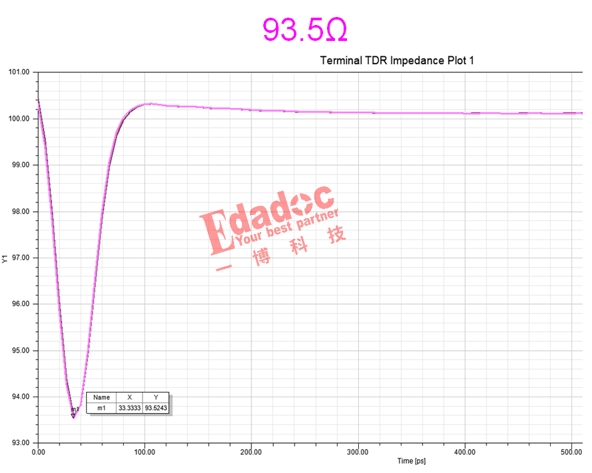

果不其然 ，，，，，，，甚至都不必参考第6层 ，，，，，，，与25G毗连器一样参考第4层地平面 ，，，，，，，阻抗一样能做到93.5欧姆！
回到本文开头的问题 ，，，，，，，Layout攻城狮之以是会爆发疑心 ，，，，，，，就在于PCB设计软件上展示的PIN通常只是器件的焊盘 ，，，，，，，只有看到器件的3D模子（结构图）或者实物 ，，，，，，，才华发明真正的管脚差别 。。。。。
虽然了 ，，，，，，，现实设计历程中 ，，，，，，，Layout攻城狮基本动不了器件的封装尺寸 ，，，，，，，不过 ，，，，，，，不可改不代表不需要关注 ，，，，，，，在垂头走线的历程中 ，，，，，，，也要仰面看看器件的3D模子 。。。。。从二维到三维 ，，，，，，，维度提高 ，，，，，，，名堂自然翻开 。。。。。
