医疗产品主控板设计案例
宣布时间：2025-10-09 13:37:27
|
种别 |
主控板 |
|
产品所属行业 |
医疗产品 |
|
主要芯片 |
1：Xillinx的XC7A200T_2FBG676I 2：两个SSD硬盘 3：一个SOM扣板 4：一个电池 5：两个USB2.0接口 6：一个HDMI接口 7：四个对外毗连器 8：电源模浚�？？？？？槿舾� |
|
单板类型 |
医疗产品 |
|
Pin数 |
6155 |
|
层数 |
12 |
|
最高信号速率 |
10G |
|
其他 |
主要信号先容：PCIE4.0，，， ， ，SATA，，， ， ，PCIE3.0，，， ， ，SERDES，，， ， ，HDMI |
|
设计难点以及我司对策 |
1：表层扣板以及SSD硬盘所占区域太大，，， ， ，变压器以及PHY芯片难以靠近毗连器

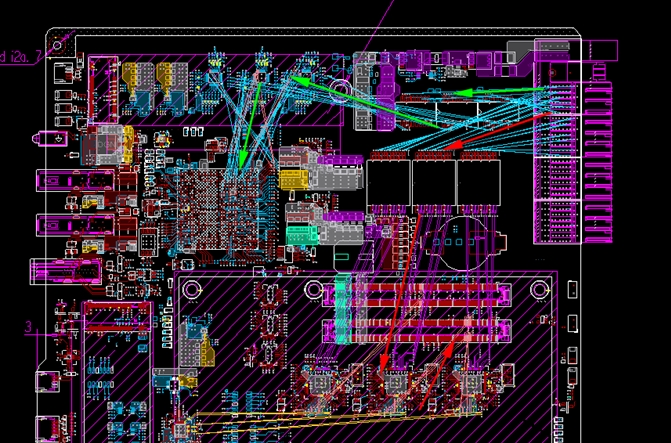

解决计划：在不影响24V通道的情形下，，， ， ，将变压器卡在右上角安排，，， ， ，预留空间做支解，，， ， ，PHY芯片只能凭证飞线偏向，，， ， ，大致将其放在SSD的背面以及扣板的底下。。。。 。其主要路劲如下图红色以及绿色箭头所示：
2：光耦太多，，， ， ，也需要靠近对外毗连器 解决计划：光耦最优位置是变压器所在的位置，，， ， ，可是变压器凌驾底层限高4.5mm，，， ， ，且扣板底下仅1mm限高，，， ， ，光耦超高，，， ， ，故只能思量将光耦安排在扣板的底层。。。。 。浚�？？？？？突б晕飧鑫恢眯Ч患眩� ， ，故直接删除部分光耦，，， ， ，换成防护器件。。。。 。 3:10G信号stub不知足 解决计划：新增两个层，，， ， ，就能多一个最优层，，， ， ，将SERDER信号分层走在两个最优层，，， ， ，RGMII信号走第三层以及底层。。。。 。下方PCIE的信号通过两个最优层，，， ， ，底层走变压器到下方PHY芯片的差分，，， ， ，第三层走时钟。。。。 。表层走变压器到上方PHY芯片的走线。。。。 。 4：SATA信号有8inch，，， ， ，走线过长影响速率 解决计划：将板材换成M6G高速板材 |
