距离一样时 ，，，，，，，，你们知道两对过孔怎么摆串扰最小吗？？？？？？？？
宣布时间：2025-02-24 16:22:48
高速先天生员-- 黄刚
不知道各人有没有发明 ，，，，，，，，高速先生隔三差五就喜欢写写过孔的文章。。。。。。虽然喜欢是其次 ，，，，，，，，最主要的是过孔设计欠好真的很容易出问题 ，，，，，，，，反过来说 ，，，，，，，，设计好的话就真的性能很好。。。。。。之前的文章中 ，，，，，，，，例如（链接《过孔的设计孔径是真的很主要 ，，，，，，，，但高速先生也是真的不体贴》）形貌了单对过孔自身的设计对性能的影响。。。。。。那我们这篇文章就来讲讲怎样做好两个过孔之间的串扰这个老浩劫的问题哈。。。。。。

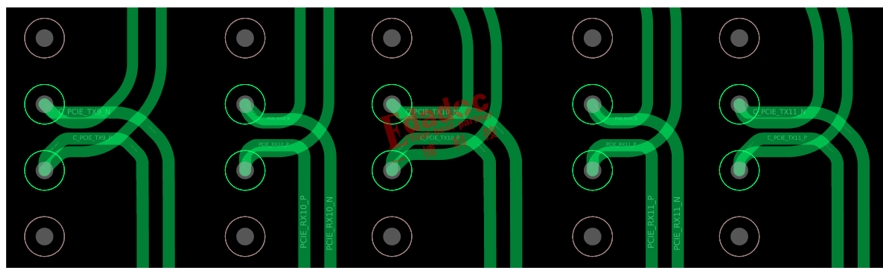

相比于信号质量自己受到许多因素的影响 ，，，，，，，，导致设计无从下手。。。。。。串扰不就很简朴吗？？？？？？？？只要拉开距离了 ，，，，，，，，串扰问题不就解决了吗？？？？？？？？说得好 ，，，，，，，，和走线一样 ，，，，，，，，只要拉开距离了 ，，，，，，，，串扰就一定会变小。。。。。。要害是难就难在有那么多空间给你拉开距离吗？？？？？？？？现在的产品走线密度都大到离谱 ，，，，，，，，高速信号贼多 ，，，，，，，，也就意味着过孔也会许多 ，，，，，，，，一多了自然距离就一定会近。。。。。。就似乎雷豹最近遇到的这个高速过孔扇出问题。。。。。。如下所示 ，，，，，，，，从芯片扇出的高速信号在外面打孔换层 ，，，，，，，，由于板子高速信号许多 ，，，，，，，，距离很密 ，，，，，，，，过孔与过孔之间的距离就只能做到这样了。。。。。。

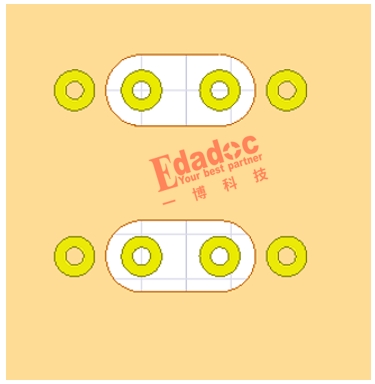

雷豹到现在为止也学了好几年的高速仿真了 ，，，，，，，，也明确去通过提取3D模子举行仿真。。。。。。三下五除二的就把这个项目的等效过孔串扰模子建出来了。。。。。。

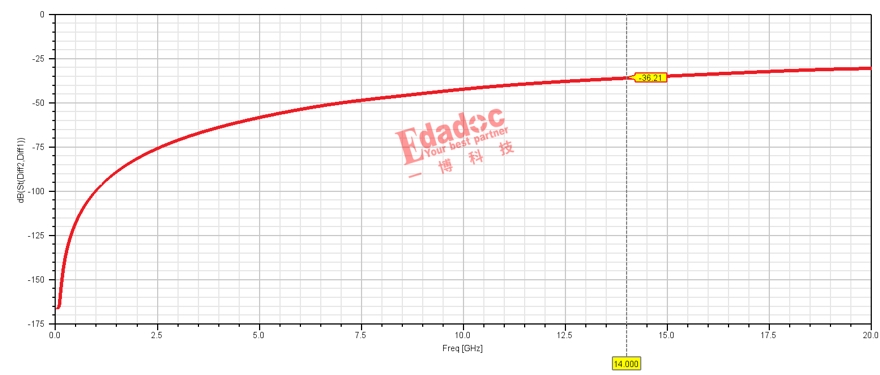

关于28G的高速信号来说 ，，，，，，，，串扰仿真下来的效果欠好不坏 ，，，，，，，，在36dB上下 ，，，，，，，，正常这个串扰的量级也基本上没太大的问题。。。。。。之前的许多项目的过孔设计也差未几是这样处置惩罚的 ，，，，，，，，最终产品功效也还好。。。。。。

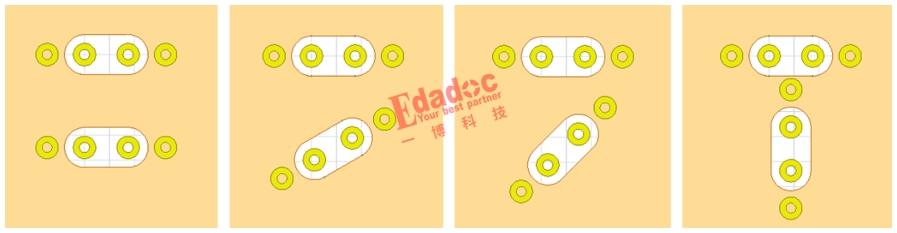

项目感受也差未几就这样交差了 ，，，，，，，，不过雷豹想顺带借着这个项目来研究一下过孔串扰尚有没有其他优化的要领。。。。。。研究了半天 ，，，，，，，，除了把过孔距离拉大 ，，，，，，，，也没想到其他更好的要领了。。。。。。于是就过来讨教Chris ，，，，，，，，看看有没有其他有用的计划。。。。。。Chris看了下雷豹建的模子 ，，，，，，，，就是简朴的两对过孔水平的安排 ，，，，，，，，简直凭证项目自己的密度 ，，，，，，，，也没有太多的空间拉开距离。。。。。。于是自己捋了捋心中的理论知识 ，，，，，，，，立马指导下雷豹 ，，，，，，，，让他试试沿着一对过孔的中心做以下几个旋转的模子试试。。。。。。例如下面那对过孔沿着中心举行旋转30度 ，，，，，，，，45度和90度的旋转 ，，，，，，，，如下所示：
雷豹看着上面Chris提出的计划 ，，，，，，，，寻思着 ，，，，，，，，原始不旋转时感受距离还更大一点 ，，，，，，，，旋转完之后距离还小了 ，，，，，，，，串扰还能变好？？？？？？？？
碍于Chris的体面 ，，，，，，，，雷豹只能先凭证这个旋转的计划划分建出差别角度的过孔模子 ，，，，，，，，然后逐一举行仿真。。。。。。妈呀 ，，，，，，，，不仿不知道 ，，，，，，，，一仿吓5跳。。。。。。

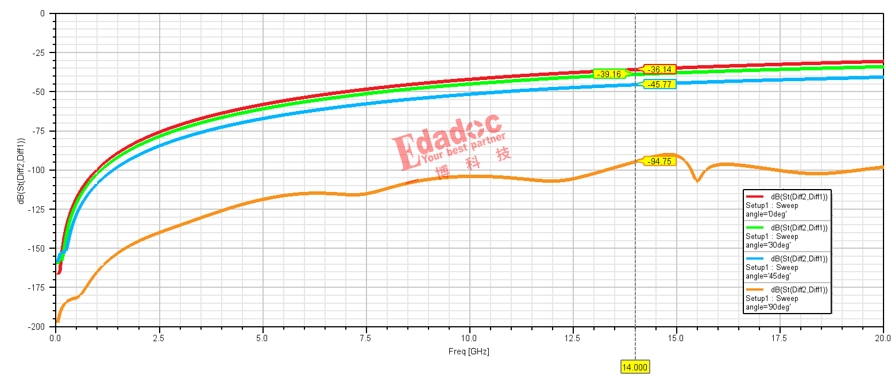

不旋转时串扰为36dB ，，，，，，，，旋转30度时串扰为39 dB！旋转45度时串扰为45 dB！！�。。。。�
旋转90时的串扰居然……快到100 dB了 ，，，，，，，，基本上是即是拉开几公里那么远的串扰量级了。。。。。。
雷豹很震惊 ，，，，，，，，怎么看起来旋转后的过孔距离还更近了 ，，，，，，，，尤其是90度的时间 ，，，，，，，，基本上有一个过孔都贴到另外一对过孔边上了 ，，，，，，，，串扰反而是超等超等小！�。。。。浚�？？？？？？Chris不语。。。。。。只是一味的点颔首。。。。。。并让雷豹好好的团结这几年学过的理论知识想想看 ，，，，，，，，任何一个看似和想象不切合的仿真效果 ，，，，，，，，着实都只是理论知识不到位罢了哈！
雷豹或许思索了半个小时后 ，，，，，，，，名顿开 ，，，，，，，，哦！！�。。。。。。。。。。≡硎钦庋陌。。。。。。�
