光学定位点的名词诠释：
学名：PCB光学定位点
又名：基准点，，，，，，光标点，，，，，，mark点等（外号较量多）
英文名：fiducial mark
作用：
它设计在PCB上，，，，，，在PCB裸板制造时用于精准对位和丈量，，，，，，在PCBA应用于自动贴片机上的位置识别，，，，，，给外貌贴装工艺的所有办法提供配合的可丈量点，，，，，，包管了SMT装备能准确的定位PCB板元件。。。。。。。

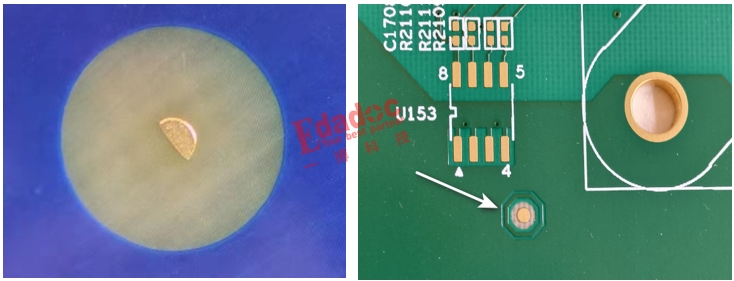

下图为我们PCB上常见的光学点。。。。。。。若是你着实看不清晰可以来个局部特写。。。。。。。

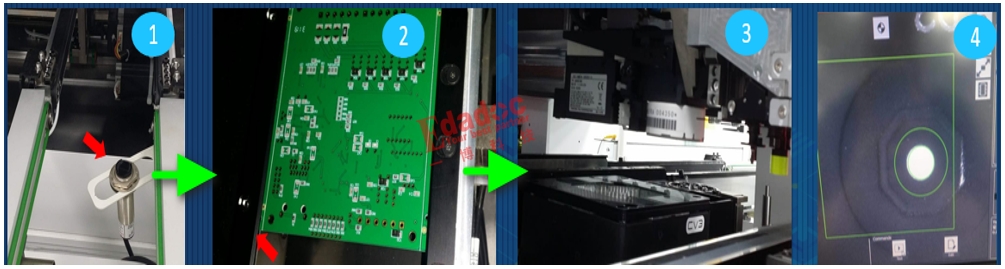

从上图我们可以看出SMT贴装流程如下：
1、接驳台轨道与贴片机轨道对接，，，，，，板子通过轨道进入贴片机时，，，，，，会经由接驳台传感器，，，，，，该传感器离轨道边沿距离为24.5mm； ；；；；；
2、贴片机轨道为上下夹边结构，，，，，，当板子抵达预定区域后，，，，，，轨道夹边将板子夹紧牢靠，，，，，，夹边清静距离为4mm； ；；；；；
3、贴装前相机会对板子上Mark点举行照相识别。。。。。。。
4、凭证相机识别到的Mark图形，，，，，，举行基准校正，，，，，，校准完毕后启动贴装程序。。。。。。。

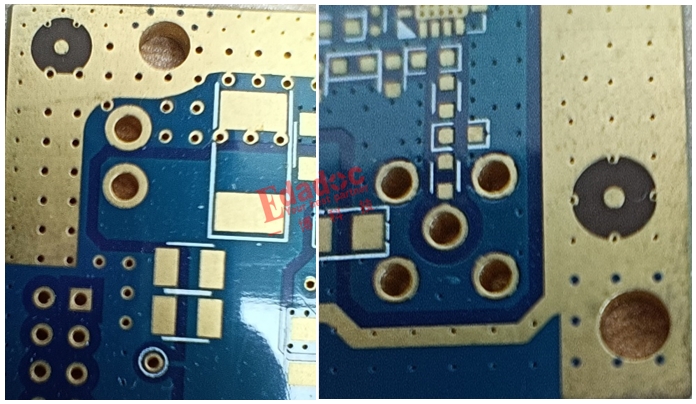

5.光点的净空区一定要清洁，，，，，，不要有其它物体来加入。。。。。。。

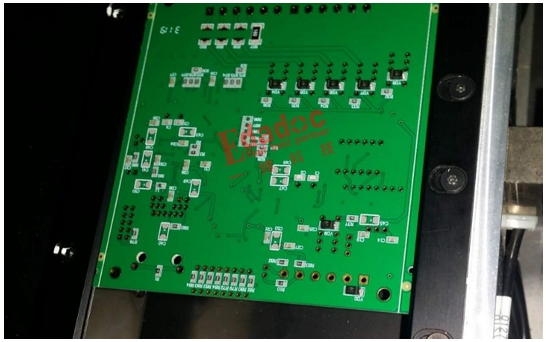

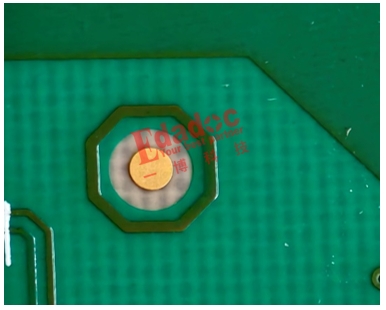

你能看到下图光点静空区内里真得净空吗。。。。。。。
特殊是图三，，，，，，注重光点中心距离板边的间距太近，，，，，，小于3.5mm时，，，，，，容易在贴片时被轨道夹住，，，，，，从而导致SMD贴装无法正常举行。。。。。。。
光学点在空旷区域最好要添加�； ；；；；；せ�，，，，，，避免在生产时，，，，，，光点被损坏或被撞掉。。。。。。。
让我们回过头来看下赵理工的设计，，，，，，PCB单板内无光点设计，，，，，，工艺边有，，，，，，可是箭头指示的地方，，，，，，到板边的距离为2.5mm，，，，，，贴片时被贴片机的轨道夹住，，，，，，无法光学识别，，，，，，中心有四个光点可以用，，，，，，可是在一条直线上，，，，，，无法精准定位，，，，，，光学点一样平常在PCB板内或工艺边做成L型漫衍，，，，，，利便精准定位。。。。。。。

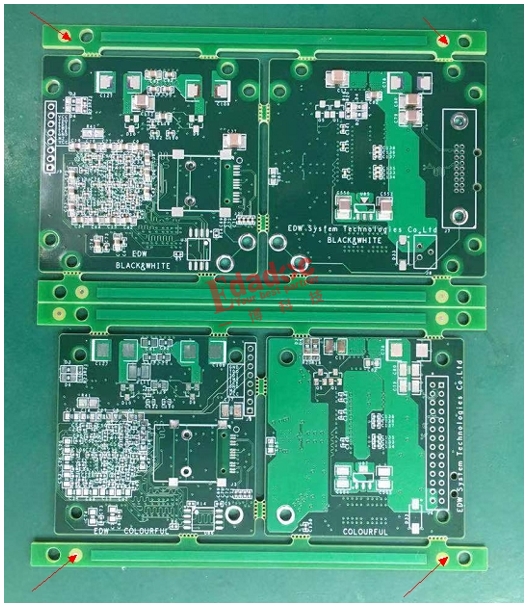

从上图可以看出，，，，，，虽然PCB上工艺边都有安排光学点，，，，，，可是只有PCB中心工艺边上的光点可以使用，，，，，，其它地方的都距离板边太近，，，，，，且集中在一起，，，，，，靠近一条直线，，，，，，容易导致贴片机对位禁绝或异常。。。。。。。
5mm的工艺边，，，，，，光学点到板边的距离小于3.5mm，，，，，，只有2.5mm.。。。。。。。

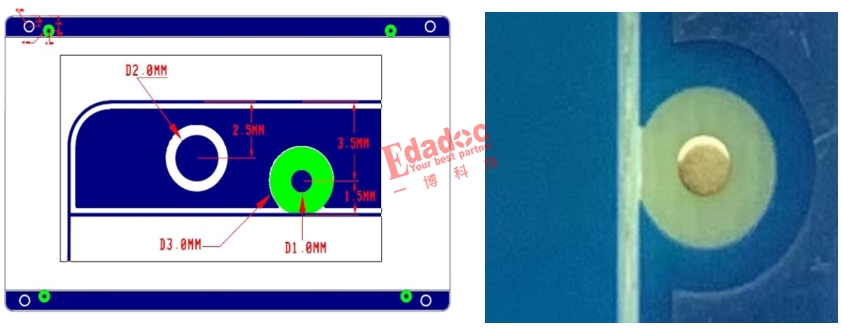

如下图所示，，，，，，轨道夹边清静距离最小为3.5mm。。。。。。。

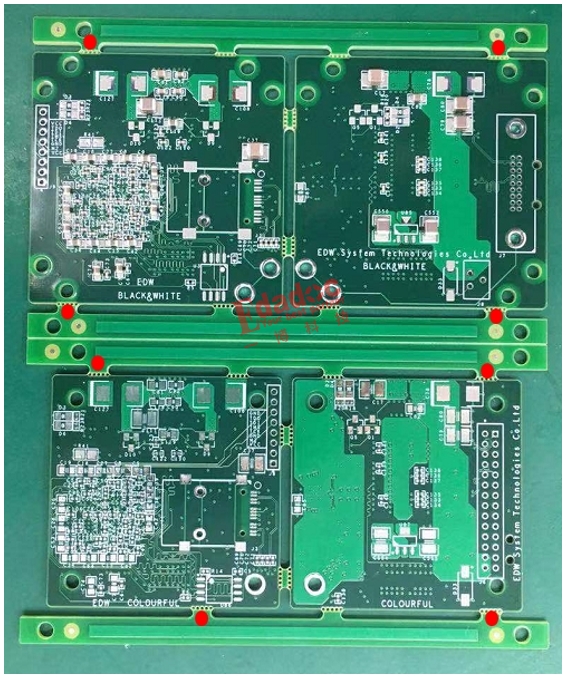

工厂建议修改光点的计划，，，，，，Mark点推荐设计位置。。。。。。。
饶萧萧说这个板了我来想步伐解决，，，，，，不过要开治具焊接，，，，，，你要有个心理准备，，，，，，本钱会上升。。。。。。。
