不得不跟PCB设计师说的一件事 ，，，，，，，，参考平面不完整信号串扰反而好！
宣布时间：2024-11-11 09:17:56
高速先天生员-- 黄刚
Chris最近由于项目和培训都较量多 ，，，，，，，，感受每周为各人带来高速先生文档分享都有点儿力有未逮了。 。。。。这不在宣布文章前的这个周末的下昼还在忧愁究竟能给粉丝们带来什么有用的知识。 。。。。热门而正常的高速理论感受已经写得八九不离十了 ，，，，，，，，再翻翻Chris之前做过的一些测试板后 ，，，，，，，，突然找到一个不热门而很异常的理论 ，，，，，，，，就趁现在吧 ，，，，，，，，拿出来让各人一起品品哈！
相信各人也看过许多高速先生写的关于串扰方面的文章吧 ，，，，，，，，PCB走线的串扰也是除了我们体贴的消耗之外信号质量主要的影响因素 ，，，，，，，，串扰的原理在以往的文章中已经形貌许多了 ，，，，，，，，这里就不再again and again的重复了。 。。。。
可以从分立RLGC的角度来形貌 ，，，，，，，，请出我们的老演员1：

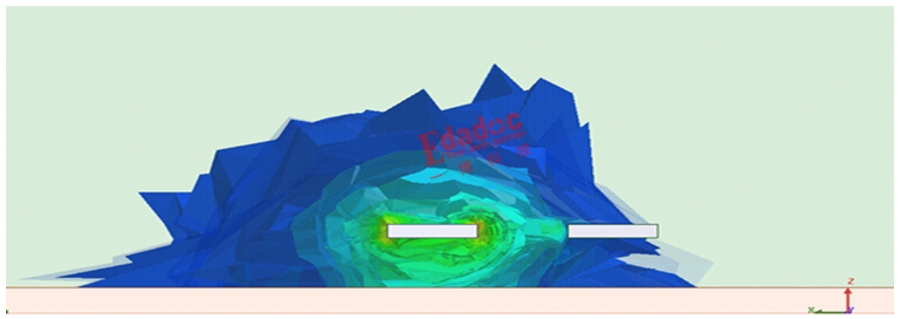

也可以从电磁场的角度来形貌 ，，，，，，，，继续请出我们的老演员2：
那怎么做好传输线之间串扰的PCB设计呢 ，，，，，，，，尤其越发敏感的微带线串扰。 。。。。参照之前写过的文章 ，，，，，，，，一样平常会有很是有用的两个要领。 。。。。那就是要领一的拉开两根信号线的间距 ，，，，，，，，例如在表层的间距拉大到7H；；；；；；；；或者要领二在两根信号线之间去做包地处置惩罚。 。。。。虽然也可以两个要领一起组合来用 ，，，，，，，，既拉开间距又做包地处置惩罚。 。。。。
虽然Chris也分享了包地和不包地的串扰的差别 ，，，，，，，，详细的参数可以翻翻以前这篇文章《微带线拉开7H你就以为很稳了？？？？？？》看看。 。。。。
虽然想做好包地设计的童鞋们还可以看看《包地就好好包 ，，，，，，，，不要这么“抠门”好吗！》或者《论包地走线的定势头脑》等等 ，，，，，，，，在这些文章里Chris给出了包地设计的一些注重事项哈。 。。。。总而言之 ，，，，，，，，在间距拉开的情形下 ，，，，，，，，若是还想把串扰做到极致低的话 ，，，，，，，，包地设计就成为你们必需学会的点。 。。。。
不知道Chris是不是一个强迫症患者 ，，，，，，，，总以为现在发明的改善串扰要领只有俩没有三 ，，，，，，，，都称不上有“多种”解决计划。 。。。。于是 ，，，，，，，，Chris仔细端详这个串扰测试板的同时大脑飞速的运转 ，，，，，，，，究竟从理论上尚有什么要领也可以抵达在拉开一定间距的情形下进一步改善串扰的要领。 。。。。从时域到频域 ，，，，，，，，从路的研究要领加入的研究要领 ，，，，，，，，更主要的是从上周密现在 ，，，，，，，，终于想到了一个听起来有点违反SI理论 ，，，，，，，，可是在Chris眼中能够圆得已往的要领。 。。。。

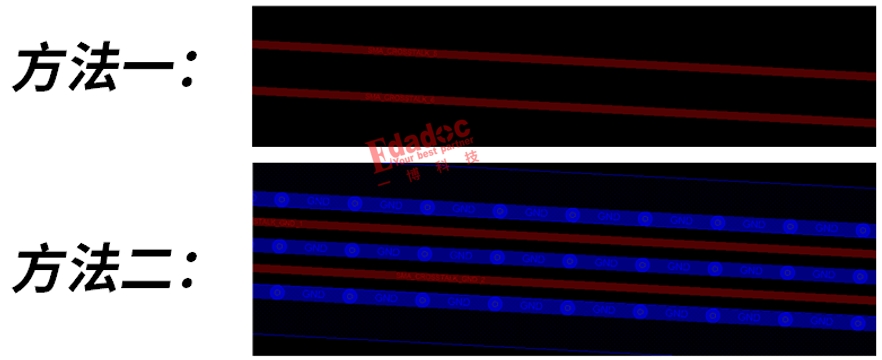

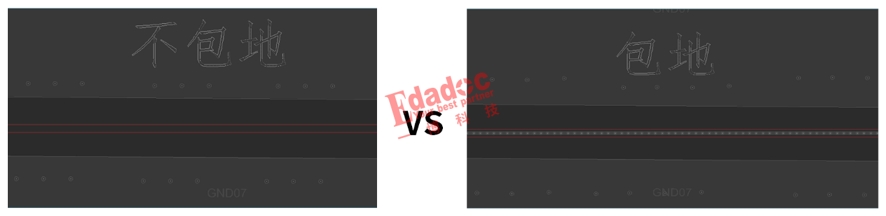

于是二话不说 ，，，，，，，，Chris立马把这个设计做到新的测试板内里去 ，，，，，，，，然后回板后通过实测来验证。 。。。。首先拉开间距（7H）不包地和举行包地这两个常驻嘉宾一定要在内里了。 。。。。
那么是不是很期待Chris想了良久的要领是怎么样的呢？？？？？？不看详细设计 ，，，，，，，，听起来相信各人都会以为匪夷所思。 。。。。那就是。 。。。。。 。。。。。 。。。。把两根信号线之间的地平面挖掉不要了。 。。。。

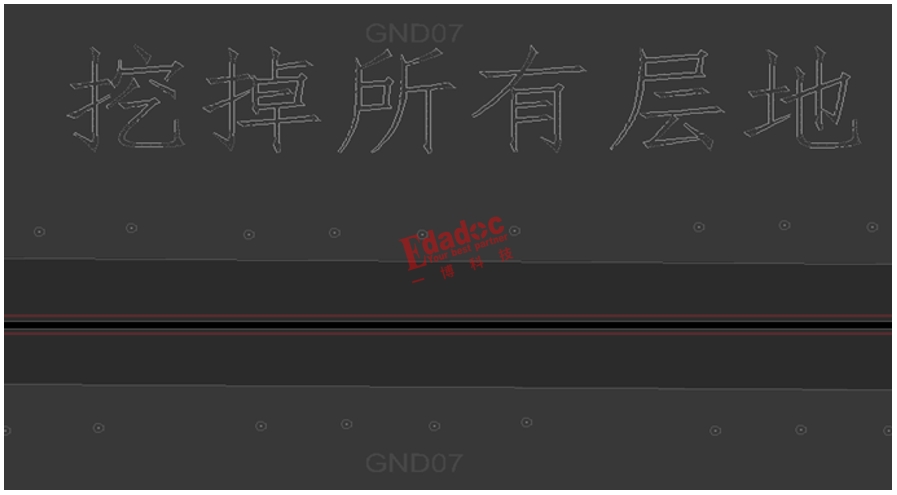

对 ，，，，，，，，各人没听错 ，，，，，，，，就是像下面一样 ，，，，，，，，把两根信号线中心的地挖空 ，，，，，，，，不要啦！
原来信号线就是要通过完整地平面的包裹才华抵达回流顺畅和隔离串扰的目的 ，，，，，，，，你居然还把之前完整的地平面破损掉？？？？？？这不乱搞嘛！
行 ，，，，，，，，粉丝们倒是想看看测试效果是不是真的能把串扰减�。 。。。。∥颐鞘紫日站煽纯锤魅巳峡傻陌匾旌筒话刂涞母纳乒�。 。。。。

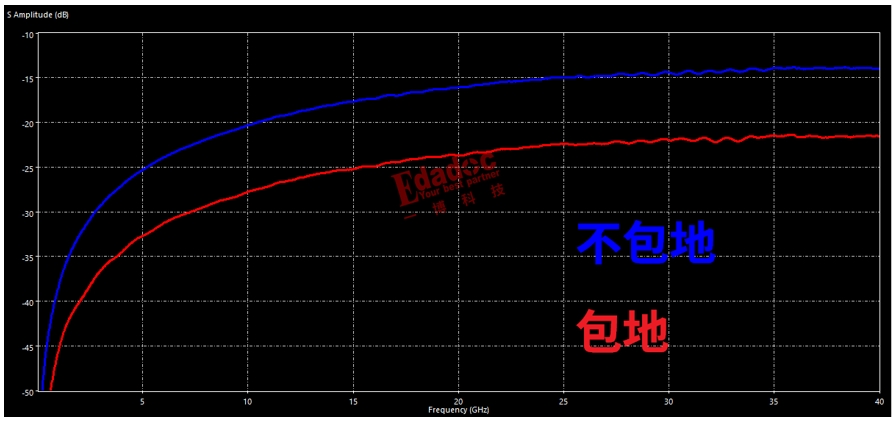

这个各人都没什么疑问 ，，，，，，，，简直能看到包地后的串扰改善差未几有10个dB之多。 。。。。
好啦 ，，，，，，，，猪脚来了 ，，，，，，，，究竟Chris想了N久想出来的这种奇葩的设计要领有没有用呢？？？？？？同样的 ，，，，，，，，我们拿原始拉开间距不包地的设计和这个设计的实测串扰举行比照。 。。。。
啊这？？？？？？在较量高频居然还真有改善啊 ，，，，，，，，并且改善的幅度还不止一丢丢�。 。。。。�
虽然 ，，，，，，，，这个简直是一个非非非通例的思绪 ，，，，，，，，在拉开一定间距之后 ，，，，，，，，然后通过一定挖空区域的设计 ，，，，，，，，简直是有可能抵达改善串扰的目的。 。。。。值得注重的是 ，，，，，，，，这个并不是真的违反SI理论的哈 ，，，，，，，，它也是有一个相对较量冷门的理论去支持的哦！
最后。 。。。。。 。。。。。 。。。。各人想知道这个理论吗？？？？？？
