难以置信！消耗大了2倍，，，，，，，，缘故原由是高速信号自己被自己串扰了

宣布时间：2025-04-14 10:55:14

不要以为高速信号只会和另外一对信号爆发串扰，，，，，，，，它居然也能被自己串扰，，，，，，，，并且它的严重水平还比别人串扰它差多了！别不信，，，，，，，，这种消耗翻倍的设计，，，，，，，，你们大大都人都干过……

高速先天生员-- 黄刚

相信高速先生的粉丝都知道我们有差未几上千的设计工程师了吧。。。。。。既然有那么多人，，，，，，，，那么天天爆发点奇希新鲜的案例就是很不希奇的事情了！一天下昼，，，，，，，，Chris正愁着下周不知道给各人看点啥文章的时间，，，，，，，，百无聊赖中翻翻之前的案例，，，，，，，，找到多年之前的一个看起来很正常，，，，，，，，揭秘起来又感受很有趣的高速设计案例，，，，，，，，决议拿出来给各人分享下，，，，，，，，让我们成千上万的粉丝一起后怕起来。。。。。。

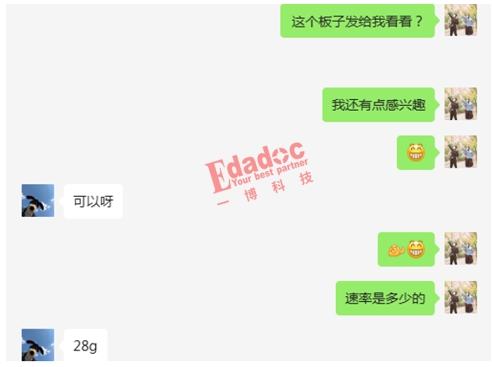

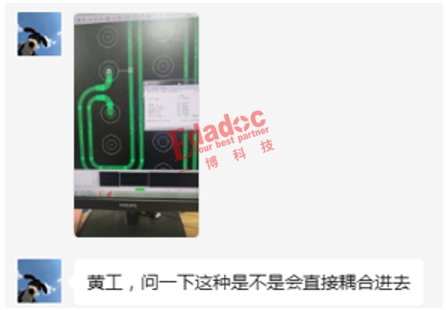

是的，，，，，，，，我相信这个设计简直是很常见的做法，，，，，，，，十个设计工程师可能有5个都一经这样做过。。。。。。相信Chris一说出来，，，，，，，，你们立马就要对号入座了。。。。。。想昔时，，，，，，，，这事情的开头是源自于我司某分部的资深设计同事C君给Chris发过来的信息。。。。。。

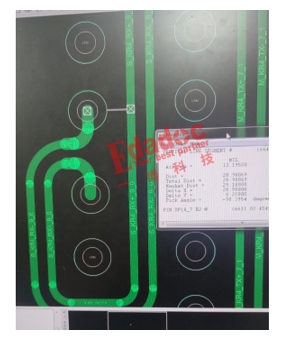

小图片看不清是什么设计是吧，，，，，，，，Chris也一样。。。。。。当Chris把它点开之后，，，，，，，，哦�。。。。。。。。。。。。≡词窃诟咚倥魃瘸龅淖呦呱杓�，，，，，，，，各人也以为很通俗吧！

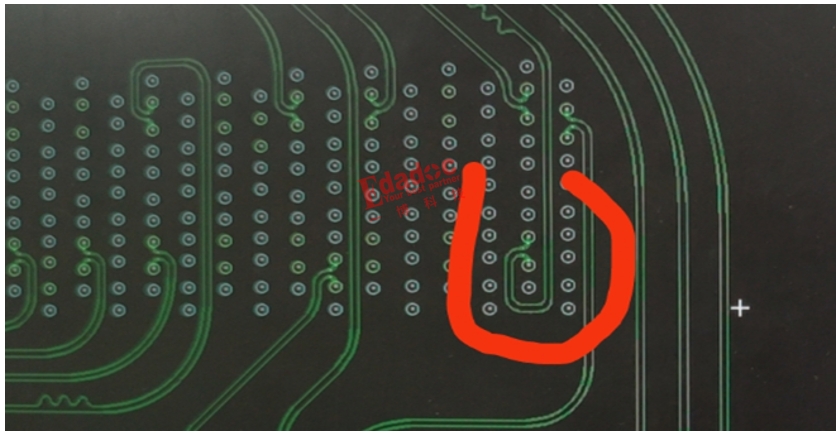

无非就是出线通道可能被盖住了，，，，，，，，只能从下面绕一下再往上扇出呗。。。。。。再给各人看一张整体的出线图，，，，，，，，各人就明确了。。。。。。简直，，，，，，，，许多工程师都会这样扇出。。。。。。

Chris一直都是个敌手艺很执着的人，，，，，，，，这个虽然不是仿真的项目，，，，，，，，也绝不犹豫的拿过来，，，，，，，，妄想自己验证下究竟有没有影响。。。。。。事实这对信号的速率是高达28Gbps，，，，，，，，并且Chris着实也是以为会有影响的。。。。。。

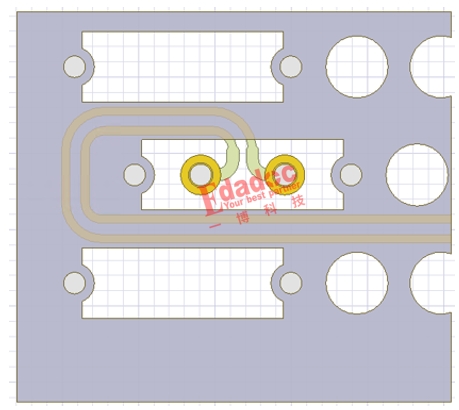

二话不说，，，，，，，，拿到板子之后，，，，，，，，Chris就专门针对这种绕着毗连器走的信号举行了3D的建模，，，，，，，，就是下面这个样子了。。。。。。

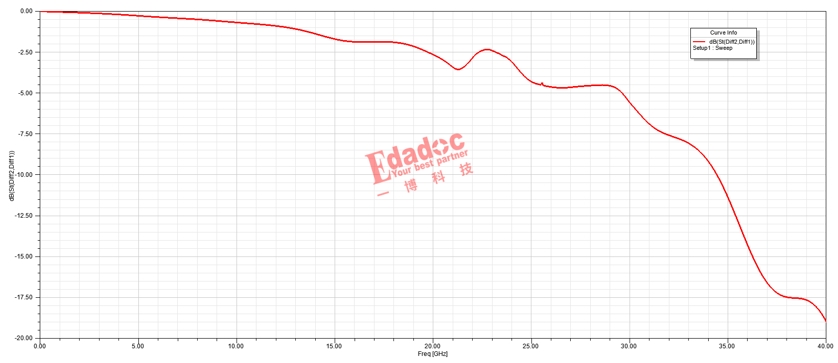

经由七七二十一分钟的仿真时间后，，，，，，，，仿真效果出来了。。。。。。从消耗的效果上看，，，，，，，，也没什么异常�。。。。。。�

虽然不是很是很是线性，，，，，，，，可是在28Gbps用到的频段内也照旧不错，，，，，，，，消耗或许1.5dB的样子，，，，，，，，然后在很高频后才有显着的跌落。。。。。。那各人就定心了嘛，，，，，，，，原来Chris验证之后简直也没有很严重的问题嘛。。。。。。

咋滴，，，，，，，，文章就这样完了？？？？？？？？那虽然不会啦，，，，，，，，这样显得多没意思�。。。。。。∩厦娴男Ч雌鹄词敲挥泻苤旅挠跋�，，，，，，，，可是没有经由和洽的设计比照，，，，，，，，你怎么知道它没有危险呢？？？？？？？？要害是问题来了，，，，，，，，怎么才华有一个和它能比照的好的设计呢？？？？？？？？

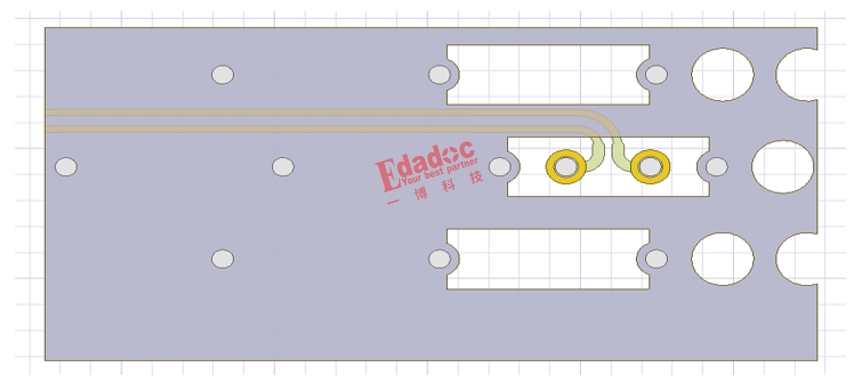

也没那么难了，，，，，，，，各人应该都公认的不在毗连器内里绕一圈，，，，，，，，直接扇出应该算好的设计了吧。。。。。。然后我们把直接扇出的走线长度做成了绕线的长度一样，，，，，，，，那就是一组很有价值的比照模子了，，，，，，，，就像下面这样。。。。。。

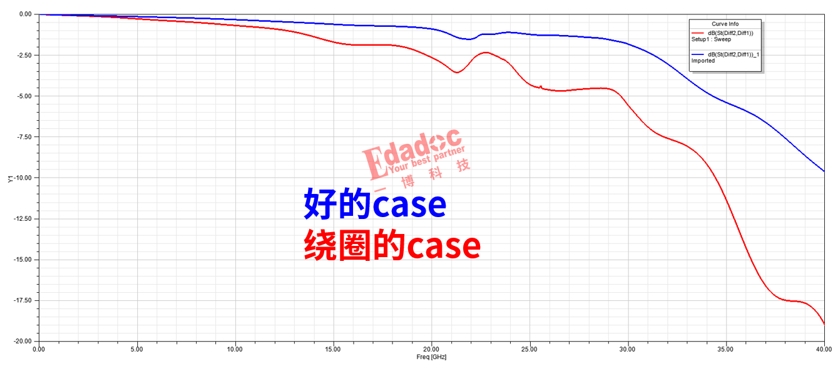

又过了七七二十一分钟，，，，，，，，比照的仿真效果也出来了。。。。。。果真经不起比照，，，，，，，，上面绕线的效果瞬间让人以为照旧很差的哦。。。。。。在28Gbps速率对应的频率下，，，，，，，，好的case消耗才0.5dB，，，，，，，，足足好了1dB。。。。。。若是速率再往上提的话，，，，，，，，差别可能就是3dB，，，，，，，，5dB以上了，，，，，，，，这就是很大的差别了哦。。。。。。

果真，，，，，，，，作为SI工程师，，，，，，，，简直需要有这个直觉。。。。。。在速率逐步变高的情形下，，，，，，，，你只要发明清静时常见的设计纷歧样的情形，，，，，，，，都要抱着嫌疑的态度，，，，，，，，从理论到仿真去举行验证。。。。。。不要以为串扰只会爆发在信号与信号之间，，，，，，，，而忽略了信号自己对自己带来的影响。。。。。。算你们运气好，，，，，，，，这个case从影响水平上看，，，，，，，，对28Gbps以下的信号还不算致命，，，，，，，，着实没空间走线，，，，，，，，这样做下也纷歧定会出啥功效的问题，，，，，，，，再高些速率就危险了哦！
